Gazi Sosyal Tesisleri Wednesday, January 2, 2008
Havalandırma Tesisatı
1 - UYGULAMA ESNASINDA DİKKAT EDİLECEK HUSUSLAR :
1.1 - Kullanılacak malzeme, alet ve cihazlar işletme ve çalışmada maruz kalacakları şartlara uygun seçilmiş olacaklardır.
1.2 - Korozyon vaki olması muhtemel kısımlarda önceden kabul edilmiş korozyona dayanıklı malzemeler ve montaj metotları kullanılacak, bu meyanda pil reaksiyonu göstermeleri muhtemel birbirine uygun olmayan malzemeler izole edileceklerdir.
1.3 - Tecrit tabakasının hava cereyanına maruz kalacağı yerlerde tecrit malzemesinin parçalanarak uçmasına veya titreşim yaparak kullanılacaktır. parçalanmasına mani olmak üzere, böyle yerlerde yüzeyi fabrikasınca plâstik veya benzeri bir levha ile kaplanmış izolasyon malzemesi
1.4 - Motorlar, pislik ayırıcılar, filtreler, ısıtıcı ve soğutucu serpantinler ve benzeri cihaz ve aksesuarlar tamir, bakım ve değiştirilmeleri için kolayca ulaşılabilecek yerlere monte edilecek ve gerekli ulaşma tedbirleri alınmış olacaktır.
1.5 - Gresörlükler kolayca ulaşılabilmeleri için yatakların tam üzerine getirileceklerdir. Eğer yağlanacak yataklar görünmez veya ulaşılamaz yerlerde ise uygun uzatma parçalarıyla kolayca ulaşılabilir yerlerden greslenmeleri veya yağlanmaları temin edilmiş olacaktır. yerlerde ise uygun uzatma parçalarıyla kolayca ulaşılabilir yerlerden greslenmeleri veya yağlanmaları temin edilmiş olacaktır.
1.6 - Bütün hava kanalları ve hava sistemi filtreler monte edilmeden ve fanlar çalıştırılmadan evvel tamamen temizlenmiş olacaktır.
1.7 - Filtre ihtiva eden sistemlerde vantilâtörler çalıştırılmadan evvel filtrelerin taşıyıcı çerçeveleri veya şaseleri yerine hava sızdırmaz şekilde sökülmeyecek tarzda takılacak ve kirlenmiş olan filtreler geçici kabulden sonra İdareye teslim edilirken temizlenecek veya temizleriyle değiştirilecektir. Bunun için hiçbir bedel ödenmeyecektir.
2 - HAVA KANALLARI :
UYGULAMA ESNASINDA DİKKAT EDİLECEK HUSUSLAR :
Dikdörtgen kesitli kanallar bütün keskin köşeleri giderilmiş, saçlar muntazam ve dik kıvrılmış olarak imâl edileceklerdir.
Saç levhalar titreşime mani olmak ve rijitlik vermek üzere gereken kısımlarda çemberlerle ve mesnetlerle donatılacaktır.
- Kanallar ve askıları düzgün, muntazam ve bir seviyeli olarak monte edilecektir.
2 - KANALLAR :
2.1 - Kanal güzergâhları en az istikamet değişikliği yapılacak ve ani dönüşlerden kaçınılacak şekilde tayin edilecektir.
2.2 - Kanalların etrafında, mükemmelen tespit edilmeleri ve proje veya şartnamelerde belirtilmiş izolasyonun konması için gerekli açıklık bırakılacaktır.
2.3 - Boyunsuz olarak ana kanala bağlanacak branşmanlarda istikamet değiştirici kanatçıklar kullanılacaktır.
2.4 - Borular veya kirişler dolayısıyla kanalların daralmasını gerektiren hallerde değişiklik gerektiren mesafe 60 cm.’den fazla ise hava hızında değişiklik yapılmayacaktır. 60 cm.’den kısa mesafede değişikliklerde hava hızı %10’dan fazla olmamak şartıyla arttırılabilecektir.
2.5 - Her bir vantilâtörün (aspiratörün) veya serpantinin hava çıkış tarafında kanala veya hücreye kaynaklı veya vidalı monte edilmiş kapaklı prina deneme nipelleri konacaktır. (Ölçme yapılabilmesi için).
2.6 - Kavisli dirseklerde, eksen yayı yarı çapı kanal genişliğinin %150’sinden az ise veya projede belirtilmişse dönüş kanatçıkları kullanılacaktır.
2.7 - Belirtilmiş olan kanal çemberleme ve tespit parçaları asgari miktardır. Çalıştırmalar veya denemeler sırasında husule gelecek herhangi bir eğilme veya titreşimi önlemek için ilâve çemberler veya tespit parçalan kullanılacaktır.
2.8 - Kanalların, boruların veya cihazların askı çubuklarından birisinin kanalı delmesi mecburiyeti hasıl olursa, çubuğun etrafına kapatma plâkası konup kaynakla veya perçinle bağlanacak kanal sızıntısını önleyici macunla sızdırmazlık temin edilecektir. (8.2.4 gözönünde tutulmak şartıyla.)
2.9. - Kanallar arasındaki gerek sabit gerek esneklik sağlayan bağlantılarda ve kanalın cihazlara ve eklenti parçalarına bağlanmasında az meyilli konik geçiş parçaları kullanılacaktır.
3 - KANALLARLA İLGİLİ DİĞER HUSUSLAR :
3.1 - Kanal için gerekli galvanizli saç levhalar veya kanal kısımları gerekli bütün çemberleme ve tespit parçalarıyla birlikte ihzar edilecektir. Hava hızları aksi projede belirtilmediği veya İdarenin yazılı muvafakatı olmadığı hallerde ana dağıtım kanallarında 8 m/sn.’yi ana emiş kanallarında 6,5 m/sn.’yi geçmeyecektir.
3.2 - Galvanizli saç İdarenin kabul edeceği milletlerarası bir standarda uygun olacaktır.
3.3 -Saç kanal işlerinde saç kalınlıkları, birleştirmeler ve çemberler şartnamenin diğer kısımlarında verilen değerlere uygun olacaktır.
3.4 - 50 cm.’den geniş ve izolesiz kanallar bükme makinesiyle çaprazlanmış olacaktır.
3.5 - Kanallarda kesit değişiklikleri mümkün olduğu kadar uzun konik geçiş parçalarıyla yapılacaktır. Aksi kontrollükçe kabul edilmediği takdirde branşmanlar, ana kanal eksenine nazaran en çok 45° açı yaparak ayrılacaklardır.
3.6 - Üfleme ve emme kanallarının klima havalandırma santralleriyle veya vantilâtörlerle bağlantısı; bütün genişliği 15 cm. olan en iyi cins, ağır, kauçuk emdirilmiş (emprenye etmek) branda bezi ile yapılacaktır. Bu ağır brandanın kanallara bağlantısı genleşme parçaları yardımı ile yapılacaktır. (Tip detaya uygun olarak.)
4 - KANAL ASKILARI :
4.1 - Kanal askı ve tespit işlerinde kullanılacak demir işçiliği için gerekli malzeme şartnamenin diğer kısımlarında belirtilmiştir. Askılar ayar edilebilir olacak ve 2 m. den fazla aralıklı yapılmayacak, ayrıca istikamet değişmelerinde mutlaka konacaktır. İki tip askı kullanılacaktır.
4.1.1 - U şeklinde kıvrılmış çubuk askılar (büyük ebadı 50 cm.’den az olan kanallarda),
4.1.2 - İki vidalı çubuk ve altta köşebent taşıyıcı, (büyük ebadı 50 cm. ve daha büyük kanallarda), kullanılacaktır.
5 - HAVA DAMPERLERİ :
5.1 - Hava damperleri ve kolon klapeleri, projelerde gösterilen yerlere ve bütün temiz hava girişlerine monte edilecektir. Bunların ayar kolları damperin açık ve kapalı durumları işaretlenmiş kadranları ve kelebek vidalı bir konumda tespit etme tertibatları mevcut bulunacaktır.
5.2 - Bunlar tek kanatlı ayırıcı tipten, kelebek tipten veya çok kanatlı tipten olacaklardır. Saç kalınlıkları 0,8 mm. den az olmayacak 25×25 köşebentle takviye edilmiş olacak, takviye yanlarında 30 cm.’den fazla takviyesiz kısım kalmayacak şekilde imal edilmiş olacaklardır. Takviyeler demperin çalışmasına mani olmayacak ve hava akımında türbülans meydana getirmeyecektir. Damper dayanma yerleri de aynı ölçüde köşebentten yapılmış olacak, damperin bir ölçüsü 100 cm.’den fazla olmayacaktır. Kanallar damperin geldiği yerde gerekli şekilde takviye edilmiş olacaktır.
5.3 - Çalıştırmadan evvel damperler kanallarda gerekli havayı temin edecek şekilde ayarlanmış olacaklardır.
6 - HAVA MENFEZLERİ :
UYGULAMA ESNASINDA DİKKAT EDİLECEK HUSUSLAR :
6.1.1 - Hava menfezlerinin kenarları hava sızıntısı yapmayacak şekilde kalafatlanacaktır.
6.1.2 - Üfleme hızları döşemeden 180 cm. yüksekte 0.25 m/sn.’den fazla hava hızı meydana getirmeyecek şekilde seçilecektir. Üfleme havasının oda havasıyla stratifikasyon (katmanlaşma, tabakalaşma) hasıl etmeden indüksiyon yoluyla karışması ve neticede bütün oda havasının eşit sıcaklıkta olması temin edilecektir.
6.1.3 - Üfleme veya emme menfezleri devamlı hat şeklinde ise ara tespit ve şase parçaları gizlenecek. Yan yana gelen kısımların hizaya gelmesi ve köşelerde çıkıntı ve çarpıklık olmaması için gerekli tertibat alınacaktır.
6.2 - ANEMOSTATLAR :
6.2.1 - Projelerde gösterildiği şekilde anemostatlar temin ve monte edileceklerdir. Anemostatlar yayıcı ve karıştırıcı özellikte olacaklardır. Hava yayması döşemeden 180 cm. yüksekte şikâyeti mucip olacak bir hava hareketi meydana getirmeden istenen debiyi sağlayacak şekilde düzenlenmiş olacaktır ve 40 desibelden fazla bir ses tevlit etmeyecektir. Oda havası üfleme havasıyla her noktada karışacak ve odanın her yerinde sıcaklık denkleşmesi meydana gelecek hava cepleri (ölü mıntıkalar) hasıl olmayacaktır. Projede veya İdarenin isteğiyle damper monte edilebilecek ve hava debisi bu damperle kontrol edilebilecektir. Buna ilâveten anemostatlara debiyi eşitleyici yön vericiler (difüzörler)’de monte edilecektir. Bunların tutucu çubukları gizli olacak ve görünmeyecektir. Anemostatlar tavandan veya kanaldan çok aşağıya monte edilmeyecek şekilde projeleneceklerdir.
6.2.2 - Anemostatların dış kısmı iç (şase, damper ve yön vericilerin bulunduğu) kısma yaylı bir kilitle monte edilecek ve herhangi bir anahtar veya alet kullanmadan dış kısmın çıkarılması kabil olacaktır. Bunların damperleri çok kanatlı veya iki tarafa doğru açılan çift kanatlı tiplerden olacaktır. Anemostatlarda oda hava sıcaklığından 11°C daha soğuk veya 33°C daha sıcak hava üflendiğinde oda şartlarında şikâyet gerektiren bir sebep hasıl olmayacaktır.
6.3 - DELİKLİ TAVAN DİFÜZÖRLERİ :
6.3.1 - Devamlı delikli tavan difüzörleri, beyaz anodize alüminyum delikli panoları ve bunları taşıyan taşıyıcı konstrüksiyonu ihtiva edecek, tavana monte edilir tipten olacak ve projede belirtilen yerlere monte edilecektir.
6.3.2 - Bu tip difüzörler havayı yatay veya düşey düzlemde yayacaklar hava hızı yardımıyla oda havasından %20 nispetinde emme ve ikinci hava hareketi temin edecek vasıfta olacaklardır. Yüksek basınçlı ve alçak basınçlı akışlarla hava türbülansı meydana getirerek kullanıldığı hacimde tam bir sıcaklık eşitlemesi yapacak tarzda havayı yayacak karakterde olacaklardır.
6.3.3 - Difüzörler üflemede kullanıldıkları takdirde eşitleyici, yansıtıcı parçalarla teçhiz edilmiş olacaklar ve menfez boyunca eşit dağıtımı temin için damperlerle donatılacaklardır.
6.3.4 - Hasıl ettikleri ses şiddeti umumi mahallerde 40 desibelden, ameliyathane hacimlerinde 25 desibelden fazla olmayacaktır.
6.4 - MENFEZLER (ÇİFT SIRA KANATLI DAMPERLİ) :
6.4.1 - Menfezler duvarlardan emme ve üflemelerde kullanılacak çift sıra tek tek ayar edilebilir kanatlı olacak, yüze gelen kanatlar yatay, geridekilere düşey olarak monte edileceklerdir.
6.4.2 - Bu tip menfezler düşey olarak monte edileceklerdir.
6.5 - MENFEZLER (ÇİFT SIRA KANATLI DAMPERSİZ) :
6.5.1 - Bu çeşit menfezler 12.4’ün aynı olacak yalnız dampersiz imâl edilmiş olacaklardır.
6.6 - MENFEZLER (ÇİFT SIRA KANATLI DAMPERLİ) :
6.6.1 - Bu tip menfezler emiş menfezi olarak kullanılacak, tek tek ayarlanabilir tek sıra kanatlı olacak, kanatlar yatay gelecek şekilde monte edilecek, 12.4.2’de belirtilen bir damperle teçhiz edilmiş olacaktır.
6.7 - MENFEZLER (TEK SIRA KANATLI DAMPERSİZ) :
6.7.1 - Bu tip menfezler 12.6.1 gibi olacak, yalnız menfez damperi bulunmayacaktır.
6.8 -TEMİZ HAVA EMİŞ MENFEZLERİ :
6.8.1 - Bu tip menfezler dış hava emişlerinde kullanılacak Z tipi çok kanatçıklı olacak, fırtına zuhurunda kapatılabilecek üst üste binişleriyle suyun ve rutubetin binaya girmesine engel olacaklardır veya suyu tutan bir kısımla birlikte kullanılacaklardır.
7 - ABSOLÜ FİLTRELER :
7.1 - Tip ve kapasite yönünden projesine uygun olacaktır.
7.2 - Korozyona dayanıklı olarak imâl edilmiş taşıyıcı konstrüksiyonu havi olacak havanın baypas yapmasına mani olacak şekilde contalanmış veya kalafatlanmış olacak ve hava giriş kısmında 5 cm. kalınlıkta bir ön filtre konması kabil olacak şekilde imâl edilmiş olacaktır.

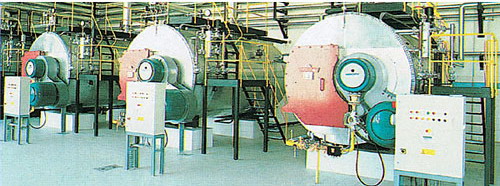

Endüstriyel Tesis Doğal Gaz Dönüşümü
Doğal gaz, fiziksel özellikleri dolayısı ile endüstriyel kullanımı rahat, kontrolu kolay, ve gerek hava ve gerekse çevreyi en az kirleten bir yakıt olarak sanayinin en tercih edilen yakıtlarından birisi olmuştur.
Endüstriyel bir tesis içinde doğal gazın kullanılabilir duruma getirilmesi için, gazın tesise girdiği ilk noktadan, gazın fırınlarda, kazanlarda yandığı son noktaya kadar spesifik bir mühendislik gerektiren şebeke dizaynı içinde muhtelif kademelerde kontrolu, ayarı, temizlenmesi, emniyet altına alınması ve akış ve yanma proseslerinin bir düzen içnde ayarlanması gerekmektedir. Tüm bu kademeler, gazın istenilen noktaları sevki için kullanılan boru hatlarını ve bu hatlar üzerindeki enstrumentasyonu içerir.
Enstrumantasyon, gaz mühendisliğinin belli-başlı bölümlerinden birini teşkil eder. Endüstriyel tesislerde gaz sistemleri enstrumantasyonları aşağıdaki şekilde nitelendirilebilir:
· Ölçme Sistemleri
· Emniyet Sistemleri
· Yakma Sistemleri Enstrumentasyonu
· Yakma Sistemleri Proses Kontrolu
Genel sistem enstrumantasyonu başlıca, fabrikaya orta-yüksek basınçlarda gelen gazın basıncının, fabrikada emniyetli ve gerekli olacak seviyede bir basınca düşürüldüğü ve fabrika tüketiminin gaz satıcısı ile gaz alıcı arasındaki satış anlaşmalarına baz alınacak hacım ölçümünün yapıldığı bir giriş istasyonunu içerir. Bu istasyon regülatörler, hacım ölçme sayaçları ve ölçülen hacımları standart şartlara çeviren hacım düzelticiler, gazı temizleyen filtreler ve bazı emniyet cihazlarından meydan gelirler. Bazı özel yerlerde gelen gazın basıncı yüksekse, istasyonda basınç düşürme esnasında meydana gelecek soğumayı dengelemek için istasyon girişlerinde gaz ısıtıcıları kullanılır.
Bu istasyondan sonra, fabrika içi dahili dağıtım sistemi ile gazın kullanım noktalarına ulaşması sağlanır. Dağıtım sistemi içinde, akış esnasında borularda vibrasyonu ve sesi önlemek için dağıtım boruları, içlerinden akan gaz hacminin bir fonksiyonu olarak ebatlandırılır. Dağıtım sistemine ait boruların optimum güzergahlardan geçirilmesi ve bu güzergahların gereken emniyeti sağlayacak şekilde seçilmesi gerekmektedir. Boru ebatları akış hızı, debi, basınç kayıpları ve gaz transfer hacımları parametrelerini, içeren bir optimizasyon ile tesbit edilmektedir.
Her kullanım noktasına, ana transfer hattından branş hatları çekilir. Bu hatlar üzerinde doğal gazı gerektiğinde izole edecek el kumandalı veya uzaktan kumandalı motor vana bulunur. Küresel vanalar, kolay kullanım özelliği ile en fazla tercih edilen valflerdir.
Bazı hallerde her branş ayracında , opsiyonel olarak uzaktan kumandalı (Elektrikli ) bir emniyet kapama valfi düşünülebilir. Böyle bir valf özellikle tehlikeli atmosfer girişlerinde ihdas edilebilir. Valf ayrıca “Açık-Kapalı” sinyalizasyon anahtarı ile de techiz edilebilir.Fırınlar ve kazanlar için gazın yanma sistemlerine kadar nakli esnasında çeşitli enstrumanlar mevcut olduğundan ve her enstruman kendi özelliklerine göre çeşitli orifice, nozzle, vs.gibi son derece hassas kontrol parçaları içerdiğinden gazın mümkün olan optimum seviyede temiz ve yabancı maddelerden ari olması gerekir. Bu iş için bir gaz filtresi kullanılması, özellikle ilk start up’larda önemli olabilir. Genellikle, yeni devreye giren tesislerde boru hatları kaynak çapakları, yabancı maddeler vs. ile bir hayli dolu olduğundan, filtrelerin ilk devreye almadan sonra çok sık aralıklarla değiştirilmesi ve kontrolu gerekecektir.
Temel Enstrumentasyonda en önemli komponent doğal gazın tevzi basıncından, sistem için gerekli yakma basıncına düşürüldüğü ikici kademe veya nihai regülatörlerdir. Regülatörler, yay operasyonlu olabileceği gibi özellikle yüksek basınçlarda seçilen “Pilot operasyonlu” tip olabilirler. Pilot operasyonlu regülatörler çok hassastır ancak pahalıdırlar. Bu sebeble genellikle çıkış basıncının 300 mbar veya daha düşük olduğu durumlarda, yay operasyonlular kullanılabilir.
Regülatörlerin başlıca işlevi gerek maksimum ve gerekse minimum debide, yakma donanımları kontrol vanasına kadar fix bir basınçta doğal gazı hazır tutmasıdır.
Bir regülatörün gaz çekiş ve kesiş durumlarına göre bir “Cevaplama” süresi vardır. Regülatör “cevaplama” sürelerinin uzaması ve basınç dalgalanma boyutlarını büyütür. Genellikle cevaplama sürelerinin 2 saniyeyi geçmemesi istenir. Bununla beraber, değişik uygulamalara göre, cevap süresi bu sınır içindede olsa basınç dalgalanma boyutları çok değişik olabilir.
Regülatörleri takip eden dördüncü cihaz, genellikle ölçme cihazları olur. Sayaç konumları, enstrumentasyon maliyeti açısından özellik arzeder. Sayaç ebatları, dolayısıyla maliyetleri, kullanıldığı devredeki basınç arttıkça azalacağından bazen, sayaçların regülatör önlerine ve hemen filtreden sonra konulması bir alternatif olabilir. Muhtelif sayaç tipleri vardır. Bunlar:
- Diyaframlı Tip ( çok düşük basınçlar için ) :
· Pozitif deplasmanlı sayaçlar
· Orifis tipi sayaçlar
· Türbin tip sayaçlar
Diyafram tip sayaçlar daha ziyade 50 mbar altında ve 100 m3 ‘e kadar debiler için düşünülebilir. Hacim düzelticiler veya çeviriciler, sayacın monteli olduğu devredeki basınç ve ısıya göre kaydedilen “Gerçek” hacmi 0° C-1 Atmosfer veya 15° C-1 Atmosfer şartlarındaki normal veya standart m3 değere çevirmektedir. Bunlar mekanik tip olabileceği gibi elektronik tiptede olabilirler.
Otomatik Emniyet Kapama Valfleri
Bu valflerin başlıca üç türü mevcuttur :
· Kontrol altındaki basıncın yükselmesinde kapatan,
· Kontrol altındaki basıncın azalmasında kapatan,
· Kontrol altındaki basıncın yükselmesi veya azalması halinde kapatan
Regülatörler herhangi bir sebeble beklenmedik bir anda arıza yapabilirler. Regülatör çıkış basıncının kontrol dışında yükselmesi durumunda, bu durumu hissedip, regülatör girişini kapayan otomatik emniyet kapama valfleri kullanılması artık mühim bir uygulama haline gelmiştir. İlk iki tür valfın maliyeti hemen hemen aynı olmakla beraber, üçüncü tip ilave bir maliyet getirir, ancak bazı kritik yakma donanımlarında, yakma sistemleri içindeki gaz basıncının yüksek olması kadar, düşük olması da önemli bir faktör olduğundan, bu çeşit bir enstruman gerekebilir.
Otomatik Emniyet Tahliye Valfleri
İkinci bir emniyet enstrumanı otomatik tahliye vanasıdır. Otomatik Emniyet tahliye vanaları, herhangi bir sebeble regülatör çıkış basıncının artması ve otomatik kapama fonksiyonunun çalışmaması halinde, belirli bir set basıncının üzerindeki gaz birikimini atmosfere tahliye etme işlevini görür. Set basınçları, otomatik kapama valflerinin set basınçlarının biraz üstündedir.
Yakma sistemleri Enstrumentasyonu
Yakma sistemleri, değişik amaçlara göre değişik dizaynları içermekle beraber, genel olarak hemen hepsinde müşterek unsurlar vardır ve bunları aşağıdaki gibi sıralayabiliriz.
- Gaz/Hava yanma oranı
· Hava ayarı
· Gaz ayarı
· Alev kontrolu
· Isı kontrolu
· Sistem Emniyet Enstrumanları
Tüm yakma donanımlarında şöyle veya böyle bu 6 unsurun kontrolunu ve manipulasyonunu sağlayan enstrumanlar bulunur.
Yakma donanımlarında talep edilen enerjiye göre yakıt ve yakma kontrolu başlıca 3 ayrı ipte olabilir :
· Aç/Kapa Kontrol
· Kademeli Kontrol ( genellikle iki kademeli )
· Oransal Kontrol
Aç/Kapa kontrol tipi, isminden de anlaşılacağı üzere fix bir set değeri için, ısı talep eden fırına fix bir hızda ısı enerjisi sağlar ve sistem ısı set değeri aşıldığında brülör ateşlemeyi kapatır. Kademeli kontrolda brülör, ısı set değerinin altına düşürülmesinde yüksek alevleme’ye, ısı set değerinin aşılmasında ise alçak alevleme’ye geçer. Bu sistemlerde ısı set değerinin üst ve altında limit değerler olup bu değerlere ulaşıldığında brülör stop eder veya stop ‘ta ise ateşlemeye geçer.
Oransal sistemler ise, gaz ve hava oranları muhafaza edilebildiği sürece en ideal kontrol şekli olup, gaz ve hava kontrolleri müştereken ısı talebinin artması veya azalmasına göre linear bir kontrol fonksiyonu yaparak sisteme hava ve gaz girişlerini, ayarlanmış gaz/hava oranı değişmeksizin azaltır veya çoğaltırlar.
Yanma için “Yakma Havası’na ihtiyaç vardır. Bu hava gerekli debi ve basınçta hava fan/motor grupları ile sağlanmaktadır. Brülöre ( Brülörlere ) giden yakma havası kontrol vanaları ile ayarlanır. El kumandalı basit fırınlarda, bu kontrol vanası basit bir kelebek valf olabileceği gibi otomatik kontrollu fırınlarda, bir servo-motor akuple edilmiş, kelebek veya özel bazı vanalar kullanılmaktadır.
Hava kontrol vanası çıkışındaki hava basıncı, debinin yüksek veya alçak oluşuna göre, değişen bir basınç yaratır. Hava basıncındaki debiyle orantılı bu değişim gaz kontrol vanasının kontrolunda kullanılır. Böylece yanma için gerekli gaz/hava karışım oranı 1/10 sağlanır. Bazı fırın sistemlerinde benzer kontrol enstrumanları olmakla beraber hava/gaz oranının fix değerde muhafazası bir micro-processor ile yapılmaktadır. Burada gerek hava ve gerekse gaz debileri ölçülür ve analog sinyaller aracılığıyla ulaştırılan ölçüm değerleri micro-processor ‘de değerlendirilerek hava ve gaz kontrol valfleri ayarlanır.
Brülör donanımları, brülör performanslarını devamlı kontrol altında tutan sensörleri içerir. Bir ateşleme rölesi, sensörlerden alınan durum sintallerine göre bürlörü devreye sokar veya çıkarır. Brülörlerin çalışması esnasında devamlı kontrol edilen başlıca parametreler :
· Alçak ( kifayetsiz ) hava basıncı,
· Alçak ( kifayetsiz ) gaz basıncı,
· Yüksek gaz basıncı
· Alev kaybı
· Yüksek fırın ısısı
Alev kaybı, brülörler üzerindeki “UV Tipi ” veya “Ionisation” tipi detektörler ile devamlı kontrol altındadır. Pilot ateşleme solenoid valfleri, otomatik ve sıralı ateşlemenin uygulandığı yerlerde gerekecektir. Bunlar devamlı pilot veya kesintili pilot tercihlerine göre ya devamlı açar veya belirli aralıklarla Aç/Kapa yaparlar.
Buraya kadar, bir endüstriyel için gerekebilecek doğal gaz sistemine ait çok basit ve özet bilgiler verildi. Endüstriyel doğal gaz mühendisliği, bu ve buna benzer basit veya çok daha karmaşık sistemlein dizaynı, enstrumantasyonu ve tüm bunlara ait spesifikasyonların tesbiti ile uğraşır. Gaz mühendisi, tüm bu sistemleri dizayn ederken gerekli her türlü emniyet faktörlerini dikkate almak ve ayrıca dizayn ettiği sistem üzerine empoze etmekle yükümlüdür.
